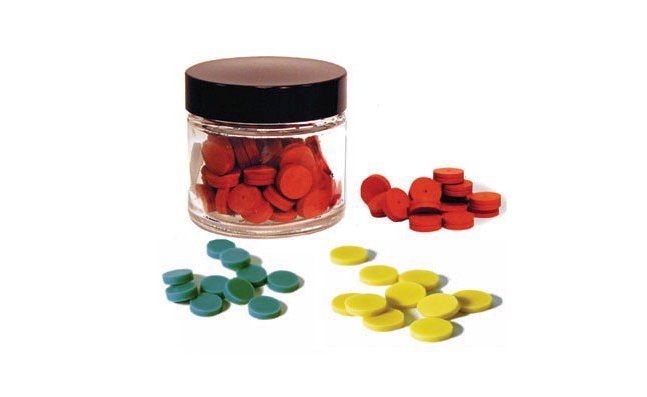

Прокладки (септы) для испарителей

Прокладка, через которую вводится проба в газовый хроматограф, является одним из ключевых элементов для введения образца в хроматографическую систему. Шприц с пробой прокалывает прокладку для ввода образца в испаритель. Септа отделяет внутренний объём хроматографа от атмосферы. Для проведения хроматографического процесса на входе во все колонки создаётся избыточное давление.

Септа служит уплотнением, не позволяя газу-носителю выходить наружу и препятствует проникновениювоздуха внутрь хроматографа. Прокладки могут быть разных размеров для испарителей той или иной конструкции.

Все септы от Agilent Technologies изготовлены из специальных материалов (силикон, тефлон) . Одним из главных требований к септе является её химическая инертность при повышенных температурах испарителя. Важным свойством прокладок являются также слабые адгезивные свойства материала прокладок к металлу при повышенных температурах. Иначе септа может “привариться” к внешней поверхности испарителя и её придется вынимать по частям и механически удалять остатки. Не менее важной является механическая стойкость септ. При многократном прокалывании иглой прокладки она постепенно разрушается. При этом кусочки септы попадают в самую горячую часть лайнера. Их термическая деградация приводит к появлению дополнительных пиков на хроматограмме. Для обеспечения гарантированного срока службы прокладок необходимо пользоваться шприцами с иглами, предназначенными для таких септ. Прокладки обычно выдерживают сотни “уколов” шприцами, после чего их необходимо менять во избежании течей газа-носителя, потерь пробы,попадания воздуха внутрь прибора и связанной с этим деградации колонки,появления пиков-призраков на хроматограмме и других нежелательных явлений.

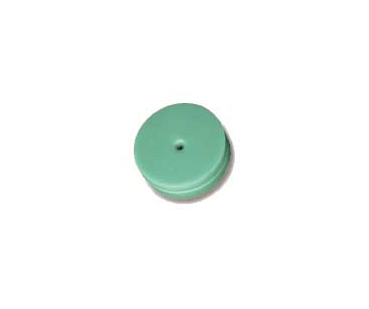

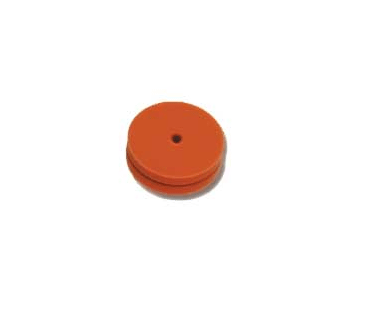

Широкое распространение и прекрасные отзывы пользователей получили септы с уже предварительно изготовленным отверстием в них. При правильном подборе шприцев эксплуатация таких септ обеспечивает более ровные края отверстия, следовательно, меньший износ прокладки, меньшее загрязнение лайнера частицами септы и низкий фон от продуктов деградации.

Устройство особой конструкции с торговым названием Merlin Micro Seal Septa, в котором прокладка небольших размеров с отверстием посередине зажата между двумя кольцевыми пружинами, обеспечивает более 2000 вводов проб, продлевая бесперебойную работу хроматографа без необходимости обслуживания. Кольцевые пружины обеспечивают легкий ввод пробы без деформации иглы автосамплера и плотное «затягивание» отверстия ввода после выхода иглы.

При эксплуатации септы Merlin Micro Seal можно заменять только внутреннюю часть септы (без гайки), что снижает затраты на запасные части. Необходимо отметить, что применение септ Merlin Micro Seal требует игл автосамплера специальной формы (Straight Needle).
